一、仪器功能

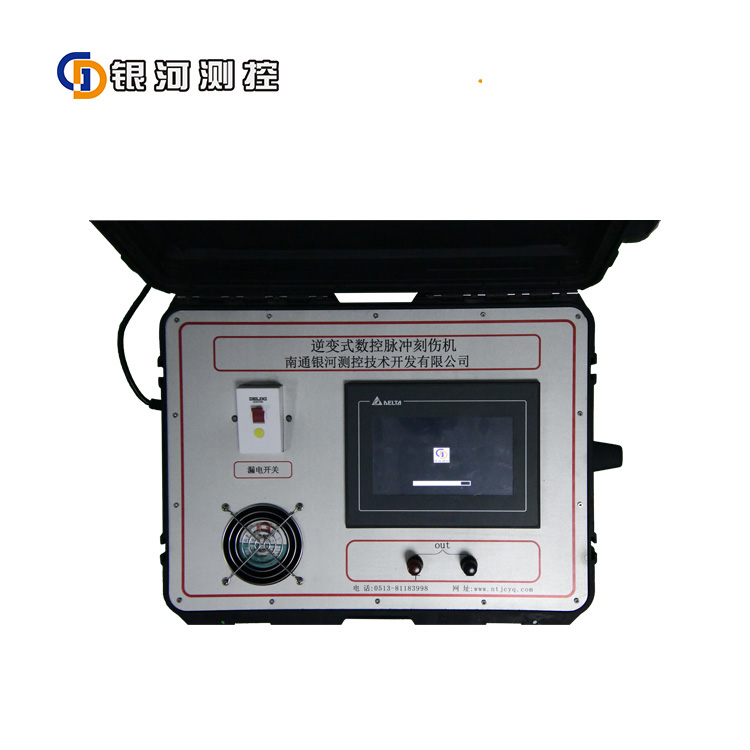

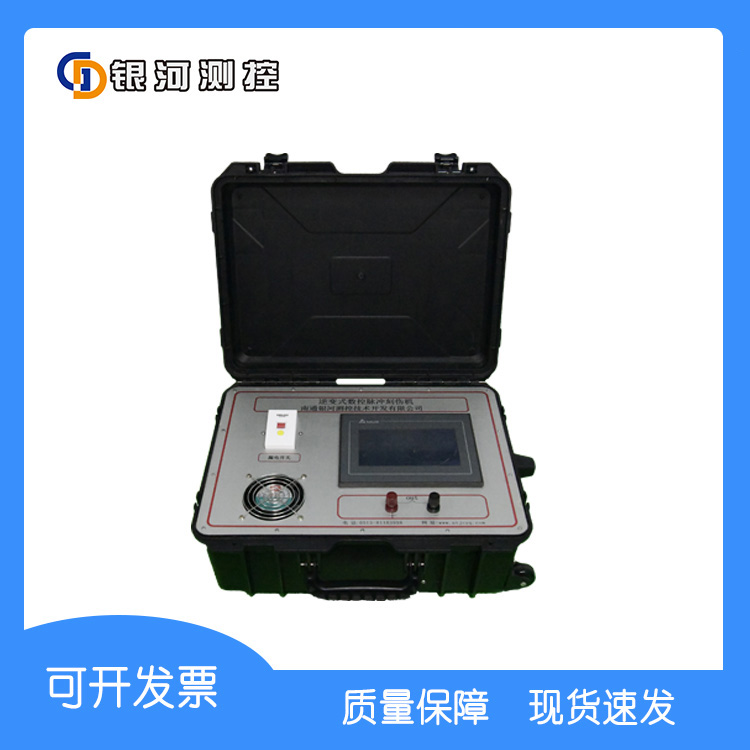

       GD-310C便携式刻伤机配置清单：便携式刻伤仪主机一台（主机内包含有：数控系统、电控系统、脉冲电源等），刻伤刀具架一套、连接线一套。

二、主机功能：

1. 提供可控制的电脉冲发生及调制；

2. 根据输入刻伤深度参数，通过数控系统严格控制刻伤过程；

3. 电控系统自动控制导杆运行机构的上升、下降和停止；

4. 控制加工电源的输出；

5. 根据要求对刻伤仪器的工作状态，如加工电压、电流及运行机构位置等进行调节；

6. 实时准确显示加工速度和已刻的深度值；

7. 具有手动对刀、自动刻制功能。

三、运行机构

       机构包括步进微特电机、丝杠、导轨、电极夹具等装置。在刻伤主机的控制下使刀头产生上升和下降运动，实现给进。

       磁力座可使运行机构方便可靠地固定在待加工样管上。

四、刀具导杆和刀具

       根据刻制内伤的要求，运行机构通过导杆将刻伤刀具延伸到规定的长度。

五、附件

       电源线、控制电缆等。

六、主要技术参数和指标

1. 输入电压：AC220V ±20%  50～60Hz；

2. 输入电流：2A；

3. 输出脉冲电流：Max 6A；

4. 输出指示：人机界面；

5. 进给周期：全自动；

6. 刀片宽度：0.1～1.0mm；

7. 刀片长度：5～40mm；

8. 刻伤深度：0.1～4mm；

9. 管材规格范围： 管材外表面人工缺陷的加工：碳钢材质内径≥￠10mm的规格；不锈钢材质内径≥￠10mm≤400mm的规格（可扩展）

管内表面人工缺陷的加工：碳钢材质内径≥￠12mm的规格；不锈钢材质内径≥￠12mm≤400mm的规格（可扩展），内刻槽距端部距离：≤200mm；； 加工精度：刻槽深度误差≤槽深的10%； 刻槽宽度误差≤刀片厚度的10%；等深矩形块误差≤块深的10% ；

10. 仪器功率 300W。

七、工作环境

 温度：   0℃— +40℃ ；

 相对湿度：   不大于80%
