1、技术特点：

本公司生产的GD-309C型便携式脉冲刻伤机是用于制作钢棒管探伤样管的精巧仪器。它以可控制的电火花方式进行加工，可在钢管内、外壁制作纵向、横向标准人工槽。

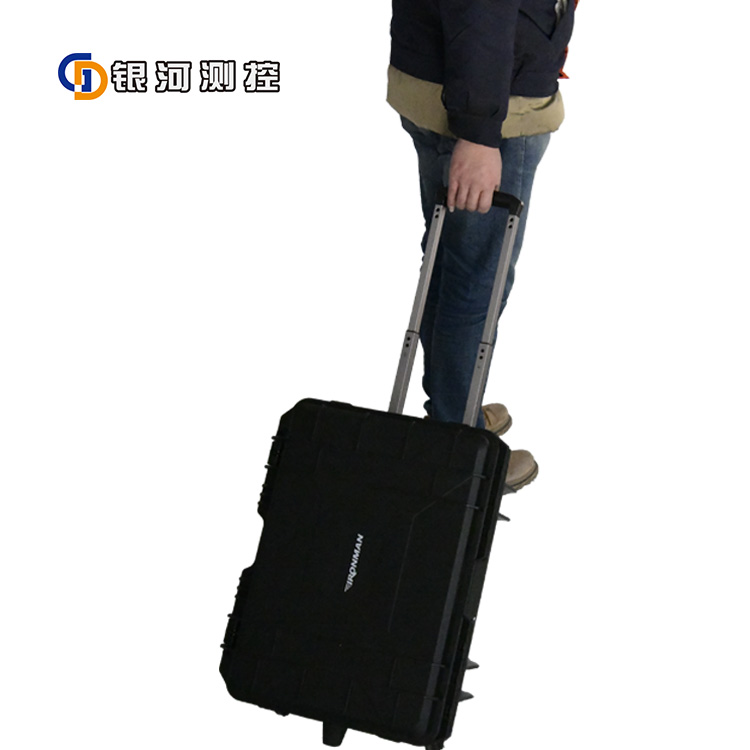

设备核心部分采用先进的数字处理技术和系统集成技术，利用先进的数字控制及伺服技术，制伤过程自动完成，加工精度高，速度快，操作简便，性能先进。整个仪器采用便携式设计，便于携带，对钢管刻伤环境要求低。

2、仪器功能

GD-309C便携式刻伤机配置清单：便携式刻伤仪主机一台（主机内包含有：数控系统、电控系统、脉冲电源等），刻伤刀具架一套、连接线一套。

2.1、数控刻伤仪主机

具有以下功能：

1）提供可控制的电脉冲发生及调制；

2）根据输入刻伤深度参数，通过数控系统精巧控制刻伤过程；

3）电控系统自动控制导杆运行机构的上升、下降和停止；

4）控制加工电源的输出；

5）根据要求对刻伤仪器的工作状态，如加工电压、电流及运行机构位置等进行调节；

6）实时精巧显示加工速度和已刻的深度值；

7）具有手动对刀、自动刻制功能。

2.2运行机构

机构包括步进微特电机、丝杠、导轨、电极夹具等装置。在刻伤主机的控制下使刀头产生上升和下降运动，实现精巧给进。

磁力座可使得运行机构方便可靠地固定在待加工样管上。

2.3、刀具导杆和刀具

根据刻制内伤的要求，运行机构通过导杆将刻伤刀具延伸到规定的长度。

2.4、附件

电源线、控制电缆等。

3、主要技术参数和指标

3.1.   输入电压：AC220V ±20%  50～60Hz；

3.2.   输入电流：2A；

3.3.   输出脉冲电流：Max 6A；

3.4.   输出指示：人机界面；

3.5.   进给周期：全自动；

3.6.   刀片宽度：0.1～1.0mm；

3.7.   刀片长度：5～40mm；

3.8.      刻伤深度：0.1～5mm；

3.9. 管材规格范围：

管材外表面人工缺陷的加工：碳钢材质内径≥￠10mm的规格；不锈钢材质内径≥￠10mm≤400mm的规格（可扩展）

管内表面人工缺陷的加工：碳钢材质内径≥￠12mm的规格；不锈钢材质内径≥￠12mm≤400mm的规格（可扩展），内刻槽距端部距离：≤200mm；； 加工精度：刻槽深度误差≤槽深的10%； 刻槽宽度误差≤刀片厚度的10%；等深矩形块误差≤块深的10% ；

3.10. 仪器功率 380W

 4、工作环境

 温度：   0℃— +40℃ ；

 相对湿度：   不大于80%
