产品说明
型号分类:
TT100/100a普及型;TT110只测钢板;TT120高温型;TT130精巧型;TT140专测型;TT150全能型;
原理及应用领域:

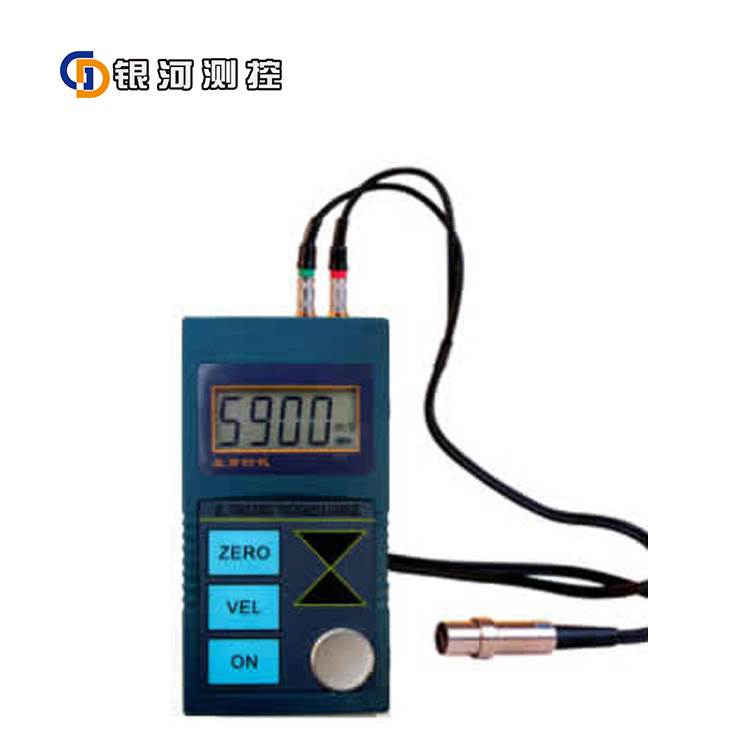

TT1xx系列超声波测厚仪根据超声波脉冲反射原理来进行厚度测量的,当探头发射的超声波脉冲通过被测物体到达材料分界面时,脉冲被反射回探头,通过测量超声波在材料中传播的时间来确定被测材料的厚度。
TT1xx系列超声波测厚仪是集科技电子技术和测量技术于一体的、先进的无损检测仪器,采用微电脑对数据时行分析、处理、显示,采用高度优化的测量电路及进口电子元器件,具有测量精度高、范围宽、操作简便、工作稳定可靠、测量数据重复率高等特点。使超声波以一恒定速度在其内部传播的材料可采用此原理测量。可以对板材和加工零件作准确测量,应用于石油、化工、冶金、造船、航空、航天等各个领域。
功能特点:
●非线形自动补偿,利用计算机软件对探头非线性误差进行修正,以提高测量标准度,可存储10组数据600个测量值。
●2.5MHz,5MHz,7MHz探头可选。
●大屏幕LCD,背光显示,无操作三分钟自动关机。
●耦合提示、低电压提示。
●可利用已知厚度试块测量声速,适合测量金属,塑料,陶瓷,玻璃,及其他任何超声波的良导体
●TT120具有高温测量功能,被测物体温度可高达300℃
●TT130测量精度为0.01mm。
●TT150测量精度为0.1/0.01mm自动转换功能、高温测量功能、铸铁低频测量功能。
技术参数对照表:
TT100 | TT100a | TT110 | TT120 | TT130 | TT140 | TT150 | |||
功 能 | 普及型 | 只能测钢 | 高温型 | 精巧型 | 专测型 | 全能型 | |||
测量范围 | 45#钢 板材 | 0.8~350mm (由探头决定) | 0.75~350 mm (由探头决定) | ||||||
管材 | 5P探头 | Ф20×3.0mm | |||||||
7P探头 | Ф15×2.0mm | ||||||||
铸 铁 | 5.0~40mm | ||||||||
高 温 | -10~300℃ | -10~300℃ | |||||||
超 高 温 | -10~450℃ | -10~450℃ | |||||||
测量精度 | 0.1mm | 0.1/0.01mm自动转换 | |||||||
测量误差 | ±(被测物体实际厚度×1%+0.1)mm | ||||||||
声速范围 | 1000~9999m/s可调 | ||||||||
校准试片 | 4.0mm(钢) | ||||||||
低电压指示 | 有 | ||||||||
液晶屏背光灯 | 有 | ||||||||
存储数据容量 | 10组/600个测量值和5个声速值,可根据要求增加 | ||||||||
连续工作时间 | 250小时 | ||||||||
显 示 | 4位LCD | ||||||||
电 源 | AA碱性1.5V电池 2节 | ||||||||
重 量 | 170g | ||||||||
外形尺寸 | 125×65×27mm | ||||||||
标准配置 | 主机1台,探头1只,仪器箱1只,耦合剂1瓶,TT120另多配高温探头1只,高温耦合剂1瓶,TT150另多配铸铁探头一只, | ||||||||
可另选探头 | 根据仪器型号功能可选下列探头:常规探头5P/Φ12/10/8/6;小管径探头7.5PΦ6;铸铁探头2WΦ20;高温探头300℃;高温耦合剂。 |
