一、主要技术参数与工作条件

1、两夹头至大距离≥  550

2、旋转速度30转/分   60转/分

3、钳口硬度HRC55~65

4、试验机工作噪声<70db

5、环境与工作条件

• 温度10°~35C

• 在稳固的基础上放置，其水平度<0.2‰

• 在无震动的环境中

• 周围无腐蚀性介质

• 电源  三相四线  380Ⅴ±10%   50HZ  (须有零线)

• 外形尺寸：1700×500×1100

二、结构及特点

EZ-10金属线材扭转试验机由机械部分和电器两大部分组成。计数由原来的机械结构改成电子计数，计数min值可达0.1圈，试验中的轴向加力，旋转加力，试验试件断开时的圈数锁存，终止试验均由电子电路控制，操作简单方便。

机器的左端为轴向可移动夹头，夹头的移动采用了滑动轴承，摩擦阻力小，可靠的保证了轴向移动的平值度。轴向加力采用了10：1杠杆砝码加力。机器的右端是溜板箱，溜板箱由电机拖动，使之可左右移动，溜板箱内由电机、减速箱、光码盘和旋转夹头组成。机器的左端装有左移位开关，保证设备的安全。

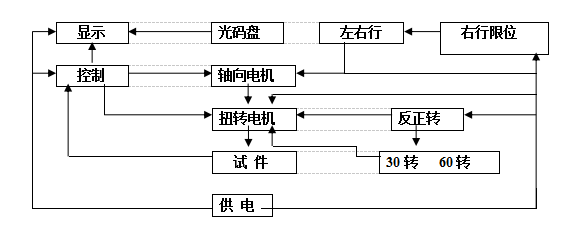

电器系统：由供电部分.控制部分.显示部分组成，

三、安装与调整

1、将设备从包装箱中取出，放置在一个高0-300mm的水泥台面上，放置的环境不能有腐蚀性介质，使用准确度不低于0.05mm/m的水平仪，将设备的水平调整到不大于0.2‰水平上，在标有“  〒   ”的螺钉上接上一根导线，导线的另一端接大地。

2、把电源插头插在有零线的4芯三相~380V电源插座上，打开电源开关，数码管显示0.0，将控制面板上左右行选择开关置在左、右任一位置，观察溜板箱移动方向是否与所置开关方向一致，溜板箱向左手方向为左移，反之右移，如不一致可将电源插头其中两根相线对调即可，如按动左、右行按钮开关无动作或有异常响声，立即关掉急停开关，检查三相四线是否缺相或无零线，在按要求接好后再加电。

3、调整砝码托盘高度：

观察左端砝码托盘在自由下垂的位置时是否落在减震座〈用户自做〉或地上，如有间隙.调整调节螺钉至砝码托盘落在减振座上。然后用手拉动夹头使杠杆处与水平位置，观察砝码托盘是否离开减振座，数字锁定开关是否弹起，如没有离开减振座，调节紧古装置上的螺钉，上拉钢丝绳使拖盘离开减振座，拧紧紧固装置上的螺钉，再让砝码托盘自由下落，观察是否落在减振座上。如此反复调整使砝码托盘自由下落时落在减振座上，杠杆处于水平位置时离开减振座即可。

四、操作使用

1、试件的准备

a.试件的长短按GB/T239-1999金属线材扭转试验方法规定：

Φ1.0~<Φ5.0   L=100d    Φ5.0~Φ10.0    L=50d

加上夹头的装夹长度每端为30mm， 共60mm

b 试件尽可能平直，必要时可用手娇直，当用手不能娇直时，可将试件置于木材.塑料.铜质表面上，用这些相同材料制成的锤子或其它方法轻轻娇直。但不能伤及表面，也不得扭曲试件，局部有硬弯的线材不得用于试验。

2、试件的装夹

a 根据试件的直径选择夹板，试件直径大于3的选择两凹槽夹板，试件直径小于3的选择一个凹槽另一个为凸起，选好夹板后，将夹板推入左右二夹头的方孔中。

ｂ打开电源总开关计数器显示０.０，先将左边的扳手放置在与夹头平行的位置，让凸缘把滑动轴向右推出，根据试件的长短及两夹头的距离，将左、右行开关置在相应的挡位，使两夹头的距离达到所需位置〈有标尺〉，将试件的一端插入在一夹头内３０ｍｍ，用板手旋转夹头底下Ｍ２０的螺钉，使试件的中间点对准夹头上的中线，然后用扳手旋转夹头上方的Ｍ２０螺钉，使两夹板夹住试件，然后反复调整两个螺钉，使试件对准夹头的中间线后旋紧螺钉夹紧，然后照同样的方法夹紧试件的另一端。

ｃ试件轴向拉紧力及扭转速度选择。根据ＧＢ/Ｔ２３９-１９９９的要求，为时试件在试验过程中平直，应施加某种形式的拉紧力，这种拉紧力不得大于试验线材公称抗拉强度相应力值的２％，该试验机采用１０：１杠杆砝码加力，其加力大小等于砝码标称值*１０。

速度选择按钮ＧＢ/Ｔ２３９-１９９９的表３选择。

表３

根据所做试样要求，将速度选择开关置于所需要的位置上。

ｄ.试验

将左边的扳手板动90度，使扳手的突缘部分和滑动轴脱离 按动试验按钮，设备开始运转并计数.直到扭断为止，砝码自动下落到减振座上，同时封锁计数值。在启动试验前如果计数器显示值不为零，需按清零键使之显示０.０

五、维护与保养

1、杠杆轴承及移动夹头部分滑动轴承３个月上一次２０号机油，

2、拆下防尘活动板，给下方纵向移动用丝杠每３个月上一次４０号机油。

3、长期放置，须清洗杠杆轴承.溜箱板导轴及移动加头中的滑动轴承，清洗后上２０号机油。
