一、产品介绍

（一）使用领域：

本机适用于机械冶金，航空航天，大专院校、科研院所等各领域用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。

（二）依据标准：

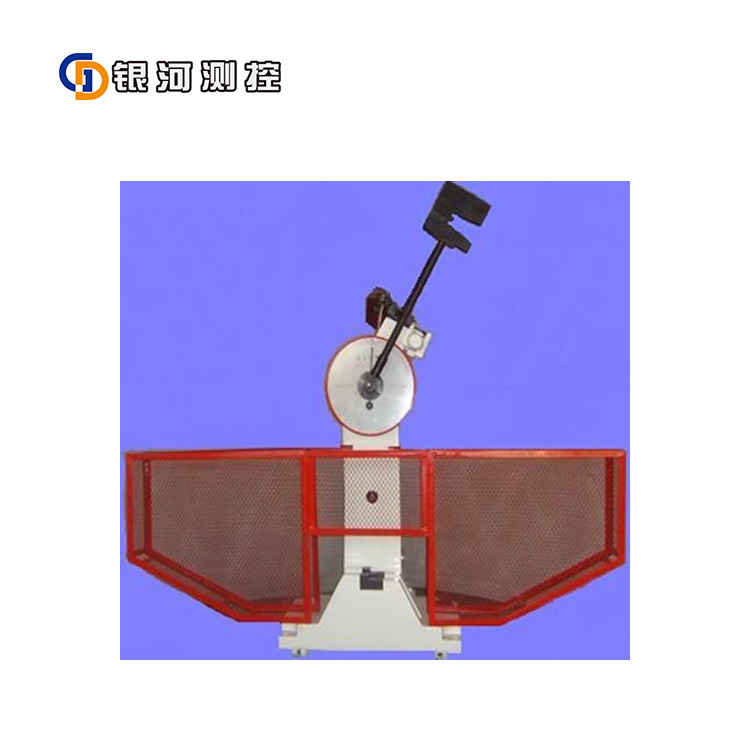

JB—S300数显摆锤式冲击试验机是我公司按照GB/T3038—2002«摆锤式冲击试验机的检验»和GB/T229—1994«金属夏比缺口冲击试验方法»设计，按JJG145-82《摆锤式冲击试验机》出厂检验。

（三）方案描述：

该产品独特的外观造型，新颖、美观、大方；在结构方面，受力方式更合理；在传动方面用一个标准型减速机取代原来的皮带轮蜗杆蜗轮，结构更简单；在电器方面，该设备采用西门子公司的PLC可编程控制器控制，并用光电式接近开关取代原来的多数机械式限位，抗干扰能力强，试验数据准确、性能更可靠；可靠的安全销装置和新颖的防护栏使操作人员更加安全；开门式强电板，维修更简便。

另外，该设备用双电刷离合器取代老式的单电刷离合器，解决了设备同时满足于三项四线制和三项五线制不同的供电方式。电气控制线路参照国际标准，符合国家试验机电气标准。该设备的工作原理是运用高精度的光电编码器和带专用测控卡的计算机通过检测摆锤冲击前与冲击后的位能之差来检测冲击吸收功、材料的冲击韧性。显示方式为双显式：即度盘指针和计算机同时显示；计算机既可以显示冲击吸收功、冲击韧性、又可以进行试验数据自动处理、自动生成试验报告。取摆、退销、冲击、放摆等动作控制既可以由手控盒手动控制，也可以利用计算机程序由鼠标输入自动控制，并可批量或逐次打印试验结果。采用工业用西门子PLC控制系统控制摆锤动作，高精度的旋转编码器来获取摆锤的实时位置，系统稳定、可靠，数据准确, 中文文本显示器可实时显示摆锤角度和试验结果，方便的输入各种参数,简单方便.并预留局域网接口.

本机配置根据GB229-1994《金属夏比缺口冲击试验方法》标准对低温试验的要求而设计生产的电子式制冷保温设备。本设备无化学污染、无噪音、体积小、操作简单、控制精度高，是金属材料冲击试验中理想的试样冷却保温设备，同时亦可用于其它低温检测和试验。工作原理是运用半导体电子元气件通电时产生温差、当高温区的热量被不断地带走时，低温区为了保持与高温区的温差便不断的降低本区域的温度从而起到降温制冷的作用。

（四）工作原理：

设备采用德国西门子S7—200系列PLC作为下位机控制，计算机控制作为上位机控制，完成上下位机的数据交换和指令传送。采用高精度的旋转编码器来获取摆锤的实时位置，获得冲击吸收功。具有系统可靠、稳定，数据准确等特点。

二、产品性能

(一)主要技术指标

1、大冲击能量：   300J、150J

2、度盘刻度范围及分度值：

 3、摆锤力矩

4、摆锤预扬角:                       150°

5、摆锤中间至冲击点(试验中间)距离:   750mm

6、冲击速度:                         5.2m/s

7、式样支座跨距:                      40±1mm

8、式样支座端部圆弧半径:             1-1.5mm

9、式样支座支撑面倾角:                 0°

10、冲击刃圆弧半径:                  2-2.5mm

11、冲击刃夹角:                        30°

12、冲击刃厚度:                       16mm

13、式样规格:                     (10±0.1)*(10±0.1)*(55±0.1)mm

14、试验机重量:                     约450kg

15、试验机外形尺寸:                2124*600*1340mm

16、电源:                三相四线制50HZ380V

17、主电机功率：380v750W

18、数显表显示min分辨力：0.1J

(二)工作条件

a、室温10-35ºC范围内；

b、相对湿度不大于85%；

c、周围无腐蚀性介质的环境中；

d、安装在厚度不小于300mm的混凝土地基上或固定在大于880公斤的基础上；

e、机座上安装基准面的水平度调到0.5/1000以内；

三、结构简介

JB-S300冲击试验机由以下部分组成：（1）机身；（2）取摆机构；（3）挂脱摆`机构；（4）自动扬摆讯号装置；（5）度盘指示；（6）摆锤；（7）防护装置；（8）电气控制部分；（9）数显和打印装置。

四、标准配置

1、主机 ：一台。

2、摆锤：规格，大摆300J、小摆150J。 数量，各一个，共两个。

3、跨距样板：规格，L=40。数量，一个。

4、试样对中块：规格，L=40（V.U）型。数量，一个。

5、拆卸器：数量，一个。

6、呆搬手：规格，S=30。数量，一个。

7、六角扳手：规格，S=14。数量，一个。

8、地角螺栓：规格，M16×300。数量，四套。

9、钳口（包括支架）：数量，一付。备注，已装在主机上。

10、JBS含液晶表一套.
