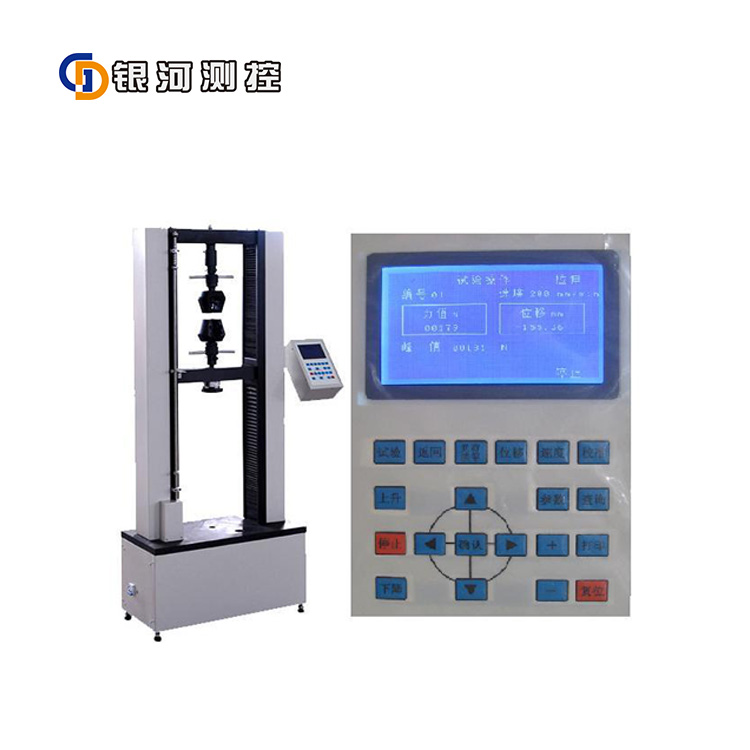

WDS-100型液晶显示电子式拉力试验机

WDS-100型液晶显示电子式拉力试验机是适用于高等院校、科研院所的电子拉力试验机。试验机主机与辅具的设计外形美观,操作方便,性能稳定可靠。系统通过中路昌控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精巧丝杠副带横梁上升、下降,完成试样的拉伸力学性能试验,噪音低,效率高,具有较宽的调速范围。该机可应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门。

WDS-100型液晶显示电子式拉力试验机

长按图片可保存到相册

图片加载中,请稍等 ...
长按图片保存/分享
立刻咨询

咨询表单

咨询产品:


  • WDS-100型液晶显示电子式拉力试验机

你还没有添加任何产品!

立刻咨询

咨询表单

  • 请输入验证码

咨询产品:


你还没有添加任何产品!

产品说明

一、主要技术指标:

1、机      型:    双臂(液晶显示)

2、至大试验力:    100KN

3、操 作 方式:    全中文菜单操作

4、测 量 范 围:   至大试验力的2%—100%

5、精 度 级 别:   1级

6、试验力准确度:  优于示值的±1%

7、变形显示误差:  ≤±(50+0.15L)

8、位 移 测 量:   分辨率为0.01mm

9、变形准确度:    优于±1%

10、调 速 范 围:   1mm/min~~200 mm/min

11、液晶显示内容: 试验力、位移、峰值、运行状态、运行速度等

12、无 级调 速:    采用直流伺服电机及控制系统

13、试验空间调整机构:伺服电机,同步带传动

14、试 验 行 程:   4000mm

15、拉 伸 空 间: 3000mm

16、压 缩 空 间:3000mm

17、主 机 尺 寸:   720*490*1850mm

18、试验保护功能:  过载保护

19、安全保护装置:  限位开关

20、供 电 电 源:   200V  50Hz

21、重       量:   约500kg

22、工 作 环 境:   室温~45℃,湿度20%~80%


二、操作界面说明:

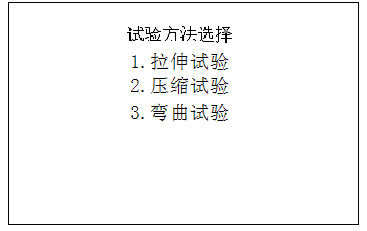

试验方法选择界面

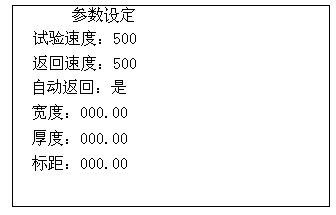

试验参数选择界面

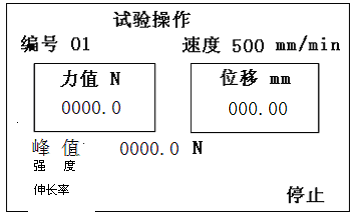

试验操作及结果显示界面

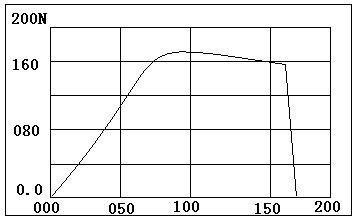

曲线显示界面



三、主要功能及特点:

1、调速系统:采用伺服电机和减速机,性能稳定可靠,具有过流、过压、过载等保护装置。

2、传动机构:传动部分采用圆弧同步齿形带,精巧丝杠副传动,传动平稳,噪音低,传动效率高。

3、附具连接:万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。

4、操作系统:触摸健操作方式,液晶显示器实时显示,全中文操作,克服了老式数码管显示容易发生故障的难题,并且美观大方、方便快捷。

5、自动标定:系统可自动实现示值准确度的标定.

6、自动显示:在整个试验过程中,液晶实时显示试验力,峰值。

7、自动控制:试验参数输入完毕,可自动完成试验过程。

8、试样判断:试样断裂后,移动横梁自动停止移动。

9、限位保护:具有机械和程控两级限位保护功能。

10、特殊附具:除配有标准拉伸或压缩附具外,也可根据用户需要配备特殊附具。


四、系统基本配置:

1、试验机主机(双臂)                                     1台

1.1伺服电机                                             1个

1.2减速系统                                            1套

1.3负荷传感器                                          1只

1.4精巧丝杠副                                          2套

2、光电编码器                                           1只

3、限位开关                                             1套

4、操作仪表盒                                           1个

5、拉伸附具                                             1套

6、随机工具                                             1套

7、电源连接线                                           1套

8、技术资料:包括:使用说明书  合格证、装箱单


五、质量保证:

设备在订货方正式验收合格后,视为正式交货。设备三包期为正式交货之日起一年。在三包期内,供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏,及时免费更换。保修期外设备在使用过程中发生故障,供货方及时到订货方服务,主动协助订货方完成维修任务。


联系人:达刚

联系电话:13773606606
