一、产品综述

（一）原理

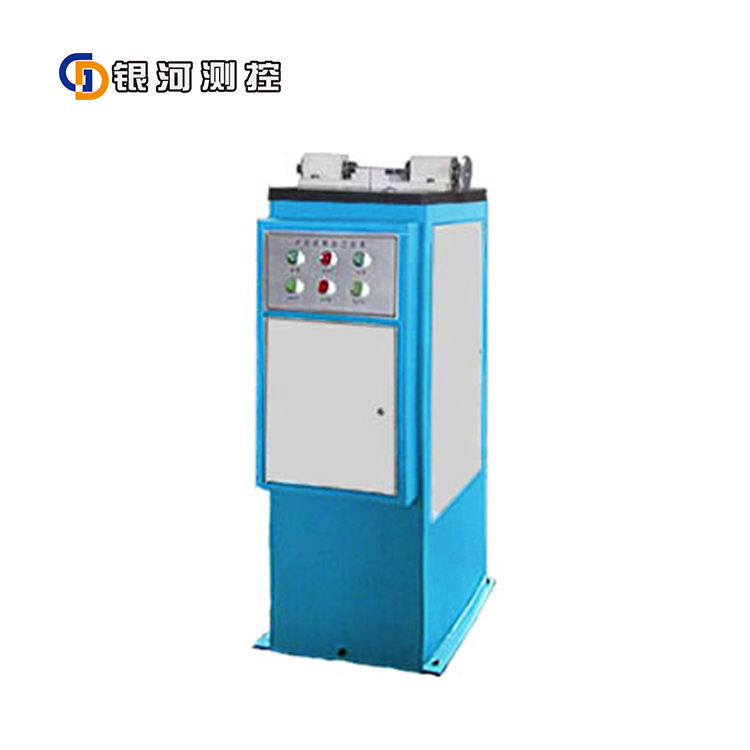

随着工业技术的发展和要求，越来越多的行业开始执行夏比V型缺口试验，在材料缺口冲击试验中，其V 型缺口（或U型缺口）的加工是试验能否进行的关键问题，本拉床为您提供一种理想的、可加工出合格的V 型（或2mm、3mm和5mm的U 型）缺口的专用设备。

本拉床是我们根据目前广大用户的实际需求，集该领域发展的经验而开发的一种具有优良水平的产品。

（二）适用行业

该系列冲击试样缺口拉床是冶金、锅炉压力容器、钢铁、钢管、五金、铸造、泵、阀门、紧固件、车船、机械制造、石油化工、航空航天及科研等部门理化试验室的冲击设备。

（三）主要用途

该液压拉床为冲击试验的专业配置设备，专门用于冲击试样V型与U型缺口加工。

二、技术参数

1．加工缺口：国标2mmV（GB229－94－2007）、国标2mm U（GB229－94－2007）

2．加工试样尺寸：10×10×55mm  （或7.5、2.5）  5×10×55 mm

3．拉刀行程：350mm

4．拉削速度：2.5m/min

5．主电机：380V，0.37Kw

6．外形尺寸：650×400×1200 mm

7．机重：200K g

三、标准配置

1．左夹钳

2．V型缺口拉刀

3．U型缺口拉刀

4．方座

5．右夹钳

6．操作面板

四、工作条件

1、室温10-35ºC范围内；

2、相对湿度不大于85%；

3、周围无腐蚀性介质的环境中；

4、安装在水平、坚实地面上。

五、结构简介

冲击试样V型、U型缺口拉床 由以下部分组成：

（1）机身；       （2）拉削机构；      （3）液压驱动机构；     （4）调控设备；    （5）电动驱动机构；   （6）操作台     （7）滤油装置；         （8）电气部分。

六、质量保证

加工出的试样满足GB/T229-2007《金属材料夏比缺口冲击试验方法》。按客户要求进行相关调整，可同时满足ASTME23-02a、EN10045、ISO148、ISO083等标准。
