一、方案描述

1、 主机

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。整机如图一所示:

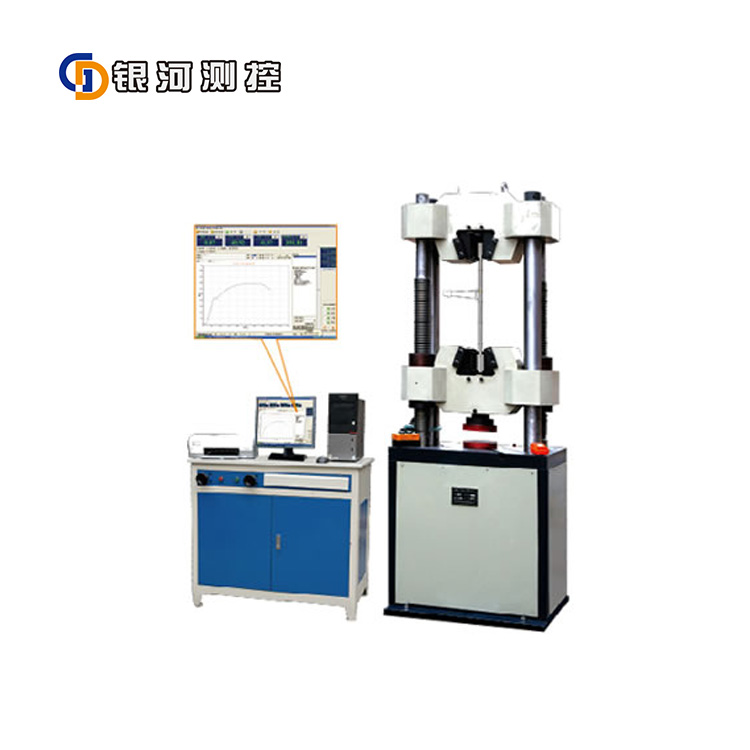

图一   外观示意图（以实物为准）

2、 传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

3、 液压系统

油箱内的油经过过滤油网被吸入油泵后，经油泵的输油管送到送油阀内，当送油手轮关闭时，由于油压作用而将活塞推开，油从回油管流回油箱，当送油手轮打开时，则油液经由油管进入工作油缸内，再通过压力油管经过回油阀体流回油箱。

4、控制系统功能简介

• 支持进行拉伸、压缩、剪切、弯曲等试验；

• 支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；

• 支持试验参数自定义；

• 采用开放式的EXCEL报表形式，支持用户自定义报表格式；

• 查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；

• 程序自带试验分析功能；

• 程序支持分级管理两级（管理员、试验员）用户管理权限；

5 、安全保护装置

a）当试验力超过至大试验力的3%时，过载保护，油泵电机停机。

b）当活塞升起达到上限位置时，行程保护，油泵电机停机。

6 、附具

全套附具包括：拉伸附具，压缩附具，弯曲附具。

7 、其他

使用说明书，合格证，装箱单等见随机技术文件。

二、主要性能技术指标

• 至大试验力kN300

• 试验力测量范围kN50～300

• 试验力示值相对误差≤示值的±1%

• 试验力分辨率                        0.01kN

• 位移测量分辨力mm0.01

• 变形测量精度mm0.01

• 至大拉伸试验空间mm650

• 至大压缩空间mm380

• 活塞行程mm 150

• 圆试样钳口夹持直径mmΦ13-Φ40

• 扁试样钳口夹持厚度mm0-15

• 扁试样至大夹持宽度mm75

• 压盘尺寸mmφ160mm

• 弯曲试验两点间至大距离mm450

• 弯曲支滚宽度mm120

• 弯曲支滚直径mmΦ30

• 活塞至大移动速度mm/min50

• 夹紧方式自动加紧

• 主机外形尺寸mm720×580×2100

• 测力柜外形尺寸mm1000×700×1400

三、系统配置清单

• 试验机主机油缸下置式主机1台

• 压力传感器宁波镇海1只

• 电气控制系统中路昌专有技术生产1套

• 引伸计YYU-25/50北京钢铁研究院生产1只

• 光电编码器1只

• 计算机联想  1台

• 打印机彩色喷墨打印机1台

• 标准附具

       圆试样拉伸钳口mmΦ13-Φ26、Φ26-Φ40各1套

       扁试样拉伸钳口mm0-151套

       压缩附具mmΦ1601套

       弯曲附具mm试验两支点间至大距离4501套

四、技术情报和资料的保密

1   本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；

2   我方对用户提供的技术情报和资料亦应承担保密义务。
