超声波探伤仪横波斜探头的校准步骤〔自动校准方法〕

为了方便操作者校准斜探头角度、前沿、零点及材料声速，提供了斜探头双孔法自动校准功能，利用此功能可方便的完成斜探头的校准工作。斜探头校准功能位于功能菜单中。

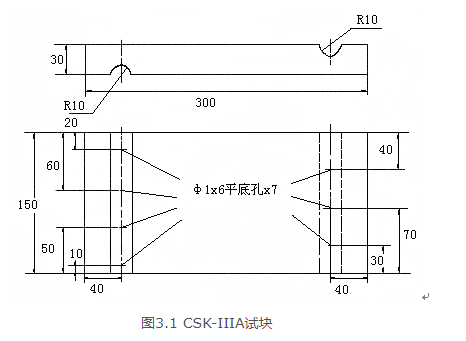

以BSM360标配的斜探头为例，它是一个频率5MHz，晶片为10mm×10mm，角度为K2的单晶探头。可以利用CSK-IIIA试块对其进行校准。

假设以深度为20mm和40mm的两个孔对该探头进行校准，其步骤如下：

开机,须将探头零点值设置为0.00us，探头前沿设置为0mm；先初步设定一个大概的声速值如3230m/s，探头K值设置为2（或者探头角度设置为63.4º）；

调节闸门逻辑为单闸门方式，即闸门逻辑为正或负；

调节探测范围使得屏幕显示区域能显示100mm以上的回波，如150mm；

将探头耦合到试块上找到20mm深度孔的回波，移动探头使得回波幅值达到高值，移动闸门A的起点到回波并与之相交；

选择功能组中的斜探头校准功能菜单，按<确认键>确认深度值，同时探头校准菜单内出现一个深度值数字，调整该数字使之与试块上的反射体实际深度相同，即20mm；

测量反射体在水平表面投影到探头前端的距离，本例中测量结果约为29mm，再按<确认键>确认水平投影值，此时探头校准菜单内出现一个数字（水平投影值），调整该数字使之与上述测量的数值相同；（注意此时不要按确认键）

移动探头找到40mm深度孔的回波，并使得回波幅值达到高值，移动闸门A的起点到回波并与之相交；

选择功能组中的斜探头校准功能菜单，按<确认键>确认深度值，此时系统自动调整增益值，使一次回波的幅度大约在屏幕高度的80％的位置上，同时探头校准菜单内出现一个数字，调整该数字使之与试块上的反射体实际深度相同，即40mm；

测量反射体在水平表面投影到探头前端的距离，本例中测量结果约为69mm，再按<确认键>确认水平投影值，此时探头校准菜单内出现一个数字，调整该数字使之与上述测量的数值相同；

再按<确认键>完成自动校准，此时仪器的角度、前沿、材料声速和探头零点将被自动调整为准确数值；

在校准确认之前，按<冻结>键可以取消校准过程。
