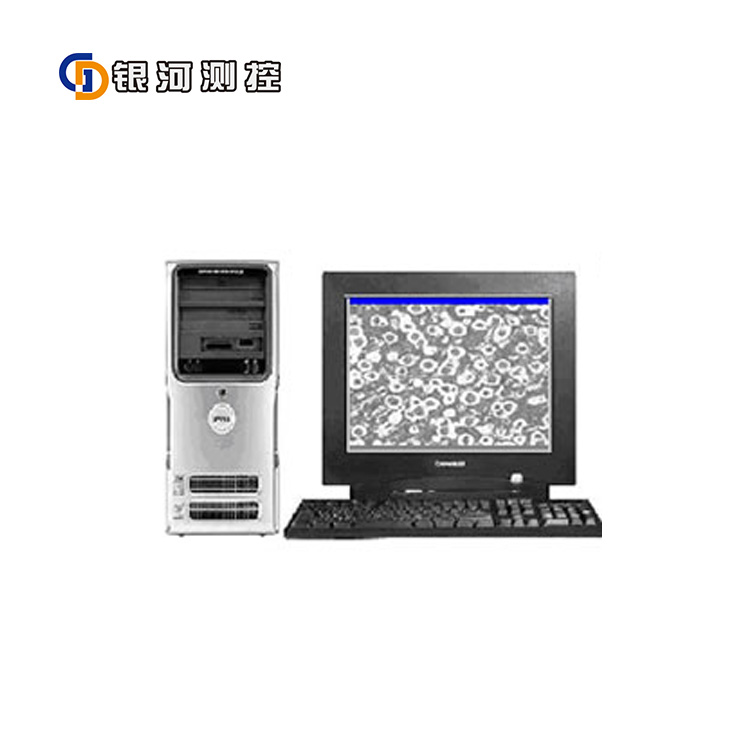

特点及用途：

越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是紧跟世界在显微领域的新技术。

• 仪器配置了摄影系统，具有多倍光学变焦，可以拍摄符合标准的各种放大倍率的金相图谱，适合定标对比、评级及定倍打印；

• 配置高清晰度的图像捕捉卡，便于在显示器同步完成显微镜的调焦和即时采集显微图像；

• 可由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱；系统还配置了专业定量金相图像分析计算机操作系统软件，对采集的试样图谱进行进行实时测量、评级(符合国标及其他相关行业标准)、分析、统计及输出图文报告；

• 系统配置科学、操作简易，广泛应用于工矿、质量检验、科研及教学等企事业单位。

系统配置:

1.金相显微镜：    三目倒置金相显微镜4XC,2.数码适配镜：    专用显微镜与数码相机的光学和机械接口

3.摄像头：       日本JVC

4.图像处理系统：  图像捕捉卡 (高分辨率图像实时采集卡 二次开发软件包)

5.图像分析系统：  专业定量金相分析计算机操作系统 (2010版软件)

金相显微镜4XC:

三目倒置金相显微镜，可以用来观察材料表面的组织结构及形态，操作时试样观察表面向下，并与工作台面平行，因此与试样的高度和形状无关，适合较大的试样，并使操作比较方便。

• 具备大移动载物台和多种孔径的载物片，适合较大试样的操作；

• 外置式的同轴反射照明系统，便于调整光路、插入滤色片和更换灯泡；

• 升降调焦系统带有限位装置，可避免试样与物镜的磕碰，及大批量检测时不必重复调焦。

技术规格

1.结构：                       倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调  4物镜转换器

2.总放大倍率：              显微镜100×～1000× 图像300×～3000×

3.分划目镜：                 10× 平场可变焦  格值0.1 mm

4.测微尺：                    格值0.01 mm / 1 mm

5.双层机械载物台：      200 × 152 mm 移动范围15 × 15 mm

6.调焦机构：                同轴粗微动  限位保护  升降范围30 mm 微调0.002 mm

7.同轴反射照明系统：  亮度可调 卤素灯20W / 6V带滤色片(黄,绿,蓝,磨砂)

8.物,目镜和放大倍率： 标准配置 (可以选配其他倍率物、目镜)

平场消色差物镜PL   (其中PLL为长工作距)目镜PL10× 图像系统放大倍率数值孔径系统视场直径 (mm)工作距离 (mm)总放大倍率物方视场 (mm)放大倍率10×0.25干1.808.90100×0.9 × 0.7300×25×0.400.903.76200×0.45× 0.35 600×40×0.650.452.69400×0.23 × 0.171200×100×1.25油0.170.441000×0.09× 0.073000×

金相显微镜成套性

选配件

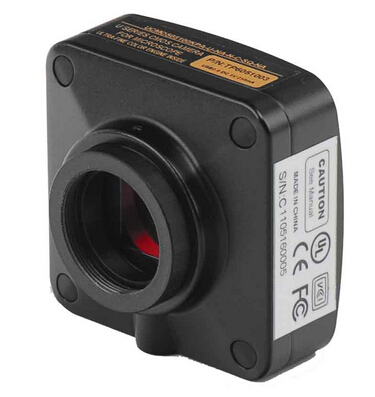

摄像头

图像处理系统

工业相机标配一套视图软件其功能如下：
ArtCam Measure 2.0 用来播放 的USB2.0、USB3.0 和SATA 相机、取得相机快照、录制视频以及对相机图像进行处理和对相机图像进行测量。

ArtCam Measure 2.0 提供了相机图像处理功能，包括：自动白平衡、RGB 增益调节、颜色增强、伽玛纠正、饱和度调节、亮度调节、对比度调节、色调调节、灰度转换等基本功能。另外软件还通过可扩展的插件模式，提供一些图像处理功能，如：图像颜色反转、二值化、锐化等。

ArtCam Measure 2.0 提供了丰富的图像测量工具，包括：测量折线长度、测量角度、测量两条平行线间距离、测量曲线长度、测量圆、测量椭圆、测量矩形以及测量多边形等。同时还可以在图像中加入文字注解和插图。

• 传感器类型    CCD（彩色/黑白）

• 接口        USB2.0

• 传感器厂商    索尼

• 快门类型     面阵

• 光学尺寸     1/1.8英寸

• 有效像素     1628(H)×1236（V）

• 有效像素尺寸   7.16mm(H) × 5.44mm(V)

• 像素尺寸      4.4μm(H) ×4.4μm(V)

• 感应度       0.42V（索尼标准）

• S/N         50DB以上

• 颜色排列       RGB

• 帧频         10fps

• 快门速度       1/18750-1/12（秒）

• 外观尺寸       50mm(W) × 56mm(H) × 59.3mm(D)

• 重量          240g（含2米USB线）

• 电源          USB端口

专业定量金相图像分析计算机操作系统 (软件) 简介:

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统(SRMAS软件)”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了先进的图像分析技术，为金相显微镜和智能分析技术的结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面 (也可以选择英文版本)，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

系统包括如下主要功能：

• 图像编辑软件：图像采集，图像存储等十多种功能；

• 图像软件：影像增强，图像叠加等十多种功能；

• 图像测量软件：周长、面积、百分含量等几十种测量功能；

• 输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

• 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

• 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

• 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

• 脱碳层、渗碳层测量，表面涂层厚度测量；

• 铁素体、奥氏体型不锈钢中相-面积测量；

• 高硅铝合金初晶硅与共晶硅分析；

• 钛合金材料分析……等；

• 包含进行比对的近391种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；

• 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

示例图谱：(软件中包含近391种常用金属材料的金相图谱)
