越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是紧跟显微领域的新技术。

特点：

• 仪器配置了CCD摄像系统，可实时采集金相图谱，便于现场多人观察、比对和分析研究，进行定标对比、评级及定倍打印；

• 配置高清晰度的图像捕捉卡，便于在显示器同步完成显微镜的调焦和即时采集显微图像；

• 可由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱；

• 系统还配置了专业定量金相图像分析计算机操作系统软件，对采集的试样图谱进行进行实时测量、评级(符合国标及其他相关行业标准)、分析、统计及输出图文报告；

• 系统配置科学、操作简易，广泛应用于工矿、质量检验、科研及教学等企事业单位。

系统配置：

• 金相显微镜：    三目倒置金相显微镜4XC

• 适配镜：        专用适配镜（显微镜与CCD接口专用镜头）

• 图像系统：     　JVC摄像头CCD

• 图像处理系统：  300万高清晰摄像头（可以拍照，定标测量，图像拼接，数据输出等功能），

• 图像分析系统：  专业定量金相分析计算机操作系统 (金相分析软件)

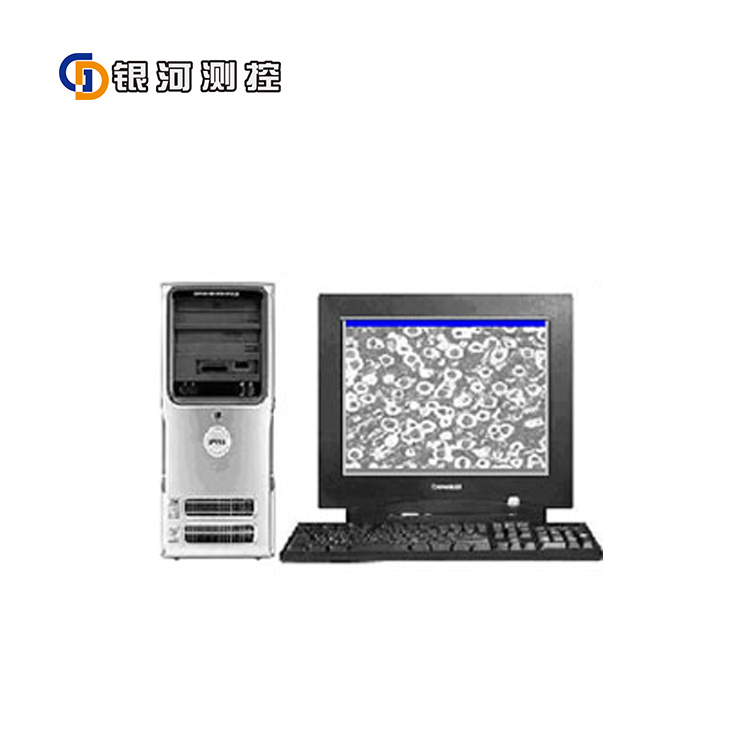

• 电脑和打印机：  联想商用台式电脑及品牌黑白激光打印机 (当前主流配置)

金相显微镜4XC

三目倒置金相显微镜，可以用来观察材料表面的组织结构及形态，操作时试样观察表面向下，并与工作台面平行，因此与试样的高度和形状无关，适合较大的试样，并使操作比较方便。

• 具备大移动载物台和多种孔径的载物片，适合较大试样的操作；

• 外置式的同轴反射照明系统，便于调整光路、插入滤色片和更换灯泡；

• 升降调焦系统带有限位装置，可避免试样与物镜的磕碰，及大批量检测时不必重复调焦。

技术规格

1.结构：                       倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调  4物镜转换器

2.总放大倍率：              显微镜100×～1000× 图像300×～3000×

3. 双层机械载物台：      200 × 152 mm 移动范围15 × 15 mm

4. 调焦机构：                同轴粗微动  限位保护  升降范围30 mm 微调0.002 mm

5. 同轴反射照明系统：  亮度可调 卤素灯20W / 6V带滤色片(黄,绿,蓝,磨砂)

6. 物,目镜和放大倍率： 标准配置 (可以选配其他倍率物、目镜)

金相显微镜成套性

选配件

图像处理系统

摄像机标配一套视图软件其功能如下：

ArtCam Measure 2.0 用来播放ARTRAY 的USB2.0、USB3.0 和SATA 相机、取得相机快照、录制视频以及对相机图像进行处理和对相机图像进行测量。

ArtCam Measure 2.0 提供了相机图像处理功能，包括：自动白平衡、RGB 增益调节、颜色增强、伽玛纠正、饱和度调节、亮度调节、对比度调节、色调调节、灰度转换等基本功能。另外软件还通过可扩展的插件模式，提供一些图像处理功能，如：图像颜色反转、二值化、锐化等。

ArtCam Measure 2.0 提供了丰富的图像测量工具，包括：测量折线长度、测量角度、测量两条平行线间距离、测量曲线长度、测量圆、测量椭圆、测量矩形以及测量多边形等。同时还可以在图像中加入文字注解和插图。

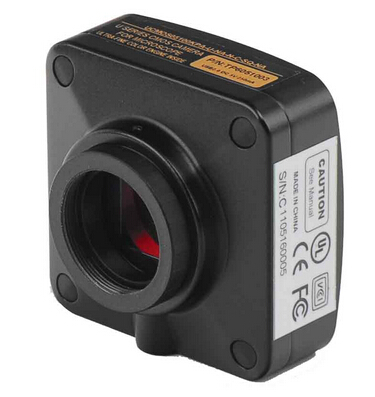

• 传感器类型     CCD（彩色/黑白）        ◆接口           USB2.0

• 传感器厂商     索尼                     ◆快门类型         面阵

• 光学尺寸         1/1.8英寸               ◆有效像素         1628(H)×1236（V）

• 有效像素尺寸     7.16mm(H) × 5.44mm(V)  ◆像素尺寸         4.4μm(H) ×4.4μm(V)

• 感应度           0.42V（索尼标准）      ◆S/N                      50DB以上

• 颜色排列         RGB                   ◆帧频             10fps

• 快门速度         1/18750-1/12（秒）      ◆外观尺寸         50mm(W) × 56mm(H) × 59.3mm(D)

• 重量             240g（含2米USB线）   ◆电源             USB端口

专业定量金相图像分析计算机操作系统 (金相分析软件) 简介

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了先进的图像分析技术，为金相显微镜和智能分析技术的结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准。

  (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面 (也可以选择英文版本)，简洁明了和操作方便，经过简单培训或对照使用说明书，可自如操作。并为学习金相常识和普及操作提供了快捷方法。

系统包括如下主要功能：

• 图像编辑软件：图像采集，图像存储等十多种功能；

• 图像软件：影像增强，图像叠加等十多种功能；

• 图像测量软件：周长、面积、百分含量等几十种测量功能；

• 输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

• 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

• 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

• 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

• 脱碳层、渗碳层测量，表面涂层厚度测量；

• 铁素体、奥氏体型不锈钢中相-面积测量；

• 高硅铝合金初晶硅与共晶硅分析；

• 钛合金材料分析……等；

• 包含进行比对的近200种常用金属材料的金相图谱，适应大多数单位金相分析和检验的要求；

• 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

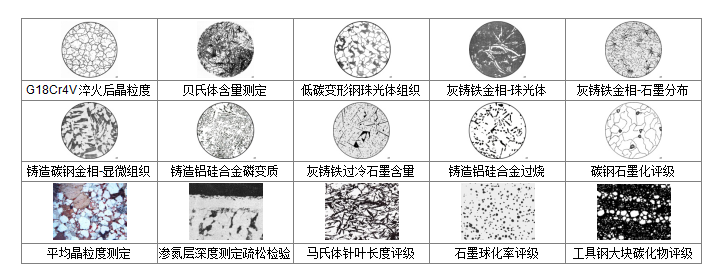

示例图谱：(软件中包含近230多种常用金属材料的金相图谱，也可根据用户需求增加相应的金相图谱)
