本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范表面结构 轮廓法 表面结构的述语、定义及参数》、符合GB/T6062-2002《产品几何量技术规范（GPS）表面结构 轮廓法接触（触针）式仪器的标称特性》。

仪器特点:

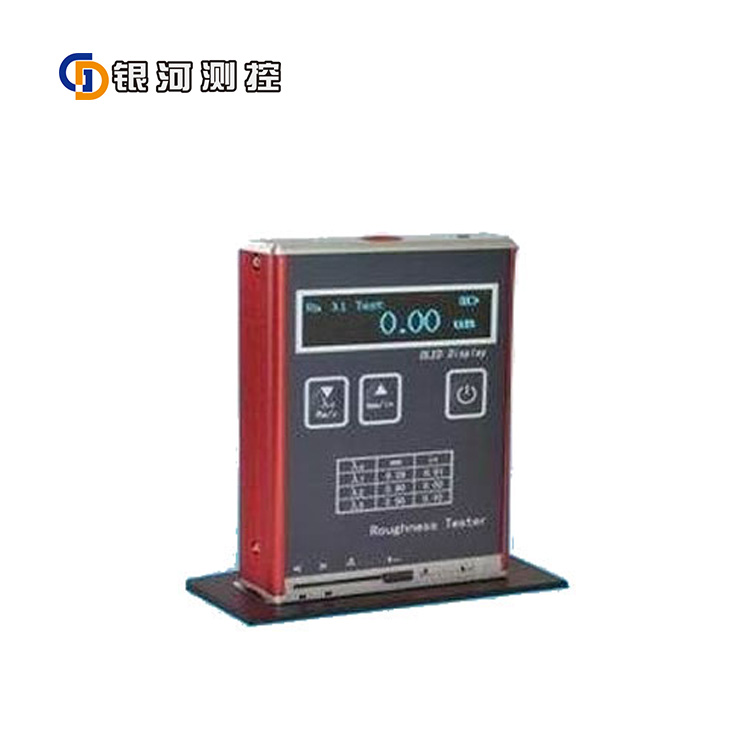

TR100表面粗糙度仪经过严格高温、湿度试验适应高温高湿工作环境。采用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体，使其达到高度集成化；选择Ra、Rz、Rt、Rq四种测量参数；不仅可测量平面、直径大于20mm（经验值）的外圆面、锥面，还可测长宽大于80×30mm的沟槽。

主要功能：

• 可选择4种测量参数；

• 可选择取样长度；

• 采用高速DSP处理器进行数据处理和计算；

• 点阵LED液晶显示，高亮度，无视角，宽温度；

• 具有校准功能；

• 自动关机功能以及低功耗软硬件设计使仪器工作时间超长；

• 两种充电方式，计算机的USB口进行充电，可边充电边工作，方便快捷；

• 传感器测头具有保护门，有效的保护了传感器测头，保证了测量的精度。

主要技术参数：

• 测量参数（μm ）：Ra、Rz、Rq、Rt

• 行程长度（mm）：6

• 取样长度（mm）：0.25 ，0.80 ，2.50

• 评定长度（mm）：1.25 ，4.0 ，

• 测量范围（μm ）：

                  Ra：    0.01 ~ 10.0

                  Rz：     0.1 ~ 50

• 示值误差：±（7-10）%

• 示值变动性： ＜12%

• 传感器触针针尖圆弧半径及角度：

• 针尖圆弧半径：10 μm±1 μm

• 传感器触针静测力及其变化率：

• 触针静测力：    ≤ 0.016N

• 测力变化率：    ≤ 800N/m

• 传感器导头压力：  ≤ 0.5N

• 电池：3.7V锂离子电池

• 外形尺寸：106 mm×70 mm×24 mm

• 重量：200g

• 工作环境条件:

• 温    度：  -20℃～40℃

• 相对湿度：   <  90%

• 周围无振动、无腐蚀性介质




表面粗糙度取样长度是用于判断和测量表面粗糙度时所规定的一段基准线长度，它在轮廓总的走向上取样。由于加工表面有着不同程度的不均匀性，为了充分合理地反映某一表面的粗糙度特性，规定在评定时选择合适的取样长度。

附表：取样长度、评定长度经验值（mm）
