产品说明

应用：

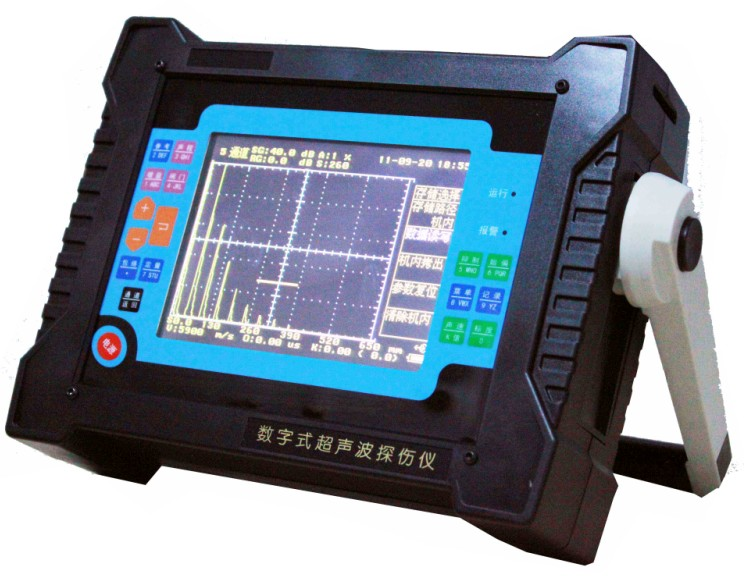

该仪器用于检测材料内部的缺陷（钢、不锈钢、铜、铝、硬质合金、铸件、复合材料、和焊缝等等），可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷，功能实用，是笔记本式数字超声波探伤仪，应用在压力容器制造、金属钢结构、船舶制造、机械制造、电力、化工、石油机械、汽车、冶金、高校等行业。

功能特点：

• 十个独立探伤通道，各通道探伤参数可存储在SD卡上（也可转存至电脑PC机上），不丢数据；中文触摸式键盘，操作过程亦有中文提示。

• 仪器自带标准，DAC曲线自动生成，也可根据实际工件（如焊缝、锻件、板材等）制定探伤工艺。

• 内置有锻件探伤方法，AVG曲线自动生成。

• 手动、自动校验探测功能两种模式；只需找准*波，可实现探头自动校准（始偏、K值），亦可测试材料声速。

• 屏幕冻结定量功能，随时捕捉波形，包括峰值记忆和包络波形。

• 报警功能包括进波门、DAC门、AVG门定位声光报警，门位、门宽和门高可任意调节；

• TFT液晶屏显示动态变化颜色的波形，液晶屏快速的响应时间（60Hz刷新率）能够保证在快速扫查时回波也显示无遗；确保无漏检之憾。

• 数据输出包括一个 USB 接口、存储器的容量扩充至10万个波形数据/通道探伤参数（1G 卡）；

• 体积小（外形尺寸230X190X65 mm），重量轻，带电池仅1.68Kg；使用镍氢充电电池，工作时间大于3.5小时

性能指标：

• 50Hz屏幕刷新率，工作频率范围0.1-36MHz，

• 显示屏：5.6〞液晶显示屏

• 增益：110dB(0.1、2、6、步距调节)

• 声程至小显示范围0.1-7.0mm(钢纵波)


• 探测范围：0.1-4000mm(钢 纵波)


• 声速范围：1m/s～99999m/s（1mm步距调节，亦可直接输入声速值）


• 动态范围：      > 36dB


• 垂直线性误差：  < 5 %


• 水平线性误差：  < 0.6%


• 噪声电平        < 10%


• 灵敏度余量：    > 52dB(探头2.5P Φ20，试块 200mm Φ2平底孔)


• 脉冲移位：    0.0～3000mm


• 探头延时：    0.00us～50.00us，分辨率0.02us


• 扫描分辨率：0.1mm (0～100mm)；1mm (100～1000mm)。


标准配置：

• 主机：  一台（不含电池）。


• 电源：  一套（镍氢电池一块，充电器一只）。


• 探头： 直探头2.5P Φ20，一个；斜探头2.5P 13X13 K2，一个）。


• 探头线：C9-Q9一根。


• 读卡器： 一个；SD卡：一个（容量随机）。


• 文件资料：说明书一份，合格证一张，保修卡一张，装箱单一份。

• 技术资料：拷贝在SD卡内，含探伤仪电子文档说明书、探伤数据处理软件、常用探伤标准、超声波探伤常识。

• 铝合金专用仪器箱一只。
