该仪器用于检测材料内部的缺陷（钢、不锈钢、铜、铝、硬质合金、铸件、复合材料、和焊缝等等），可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷，功能实用，是笔记本式数字超声波探伤仪，应用在压力容器制造、金属钢结构、船舶制造、机械制造、电力、化工、石油机械、汽车、冶金、高校等行业。

功能特点：

• 自主知识产权,传承于经典，创新在当下，超越于未来，一切尽在掌握中。

• 大容量预置通道， 90个独立探伤通道，中文触摸式键盘，操作过程中文提示，简化探伤过程。

• 全中文显示，快捷热键功能，快速进入或即时完成波峰记忆，自动增益等各种常用功能，操作方便快捷。

• 大容量动态记录 优化设计的实时检测过程记录、回放管理功能，减轻工作人员的负担；动态记录时显示DAC曲线可轻松判废，防止漏检，满足新容规的要求（可直接在仪器上或通过电脑、MP4等终端回放视频）。

• 裂纹测高：使用目前较为实用的端点衍射法对裂纹进行测高。

• 仪器内存有JB47013、GB11345-2013、DL/T820、ASM/API/Other等多种标准版本，DAC曲线自动生成，也可根据实际工件（如焊缝、锻件、铸件、管材、板材、车轴、车轮、小径管等）生成自定义探伤工艺，现场探伤无需携带试块。

• 内置有大平底、平底孔锻件探伤方法，AVG曲线自动生成，自动计算锻件探伤灵敏度，可实时显示缺陷孔径Φ值。

• 三角声程测量数据和SL值（DAC）、缺陷孔径Φ值（AVG）实时显示，声程数据可用毫米和微秒（声波传输飞行时间）显示。

• 多模式探头校准 提供高度自动化的探头调校模式，更快捷、准确、简单地校准探头和仪器；或提供传统的人工调校模式，提供向前兼容性，通过自由的选择提高了操作灵活性。

• 屏幕冻结定量功能，随时捕捉波形，包括峰值记忆和包络波形。

• 报警功能包括进波门、失波门、DAC门、AVG门定位声光报警，门位、门宽和门高可任意调节；闸门波形双色显示（更方便的判定缺陷），另有一路模拟音频报警信号输出（可接头戴式耳机，用于环境噪声大的场合，也可接驳外置报警装置）；

• 彩色TFT液晶屏显示动态变化颜色的波形，可以在从明亮、阳光直射到完全黑暗的环境中高对比度地观察波形。液晶屏快速的响应时间（60Hz刷新率）能够在快速扫查时回波也显示无遗；无漏检之憾。

• 扩展软件功能：焊缝剖面缺陷定位显示；RF 射频模式下的回波-回波功能。

• 数据输出包括一个 USB 接口、一个LAN以太网接口、一个SD卡插槽，存储器的容量扩充至10万个波形数据/通道探伤参数（1G SD卡）；各通道检测数据可存储在SD卡、U盘或电脑上，数据保存便捷。

• 体积小（外形尺寸220X180X50 mm），重量轻，带电池仅1.36Kg；使用进口高能锂离子充电电池，工作时间达8小时。

• 现代化的生产工艺 严苛的器件筛选，流水化的SMT技术，多重保护性设计，严谨的QC检验，使用无忧。

性能指标：

• 高频（240MHz）采样，60Hz屏幕刷新率，工作频率范围0.1-40MHz，

• 显示屏：5.9〞高亮度、高分辨率彩色TFT液晶显示屏

• 增益：110dB(0.1、2、6、步距调节，可直接输入增益值)

• 声程min显示范围0.1-7.5mm(钢纵波)

• 探测范围：0.1-9999mm(钢 纵波)

• 声速范围：1m/s～99999m/s（1mm步距调节，亦可直接输入声速值）

• 动态范围：  > 36dB

• 垂直线性误差：  < 2%

• 水平线性误差：  < 0.5%

• 噪声电平        < 8%

• 灵敏度余量：          > 62dB(试块 200mm Φ2平底孔)

• 脉冲移位：    0.0～3000mm

• 探头延时：    0.00us～50.00us，分辨率0.01us

• 扫描分辨率：0.1mm (0～100mm)；1mm (100～1000mm)；10mm (1000～8000mm)

• 衰减器精度：＜ ±1dB/12dB

• 工作模式：单/双、穿透

• 检波方式：半波/射频

标准配置：

• 主机：  一台（不含电池）。

• 电源：  一套（5000mHA锂离子电池一块，充电器一只）。

• 探头： 直探头2.5P Φ20，一个；斜探头2.5P 13X13 K2，两个）。

• 探头线：C9-Q9两根。

• 读卡器： 一个或U盘：一个（容量随机）。

• 文件资料：说明书一份，合格证一张，保修卡一张，装箱单一份。

• 技术资料：拷贝在SD卡或U盘内，含探伤仪电子文档说明书、探伤数据处理软件、常用探伤标准、超声波探伤常识。

• 仪器保护包一只

• 铝合金专用仪器箱一只。




应用举例：

1、焊缝探伤：

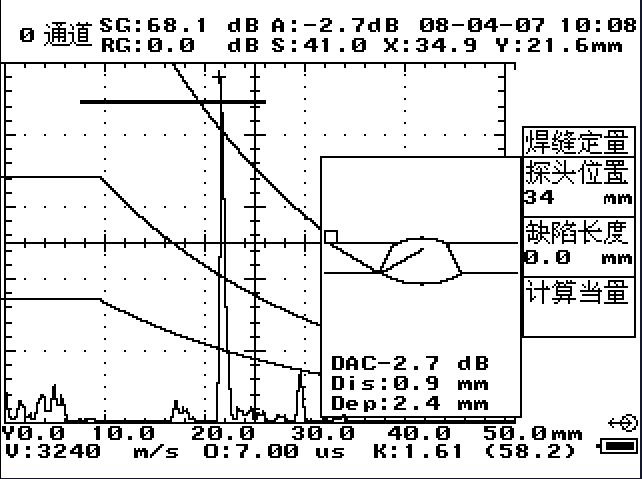

完善的DAC曲线和包络波形比较功能令回波评价工作更轻松、更方便、更准确。（来自焊缝的缺陷回波与一组DAC曲线及焊缝剖面缺陷定位显示）。

2、锻件、铸件探伤：

灵敏度余量大于60dB，max探测范围达8000mm，YHUT-380更适合于大型锻件和粗晶材料（铸钢件、球墨铸铁件等）的检测。

缺陷孔径Φ值实时显示

3、回波定性分析：

　　RF射频回波显示功能非常适用于需要对回波特性作进一步分析的场合。

4、数据处理：

海量探伤数据存贮，可完成波形屏幕拷贝和通过PC机打印，波形可粘贴到用户自定义文档报告或表格报告，检测报告更为实用，超声探伤实现计算机管理。（PC机界面图）

5、多种色彩显示：

系统各显示参数颜色可调，强光下可见，弱光里可视，保证各种光线条件下的屏幕清晰度，屏幕因光线反射引起的误判和漏检。
