该仪器主要用于检测绝缘子内部的缺陷，也可以用于金属材料、硬质合金、复合材料、的检测，可有效检测出气孔、裂纹、疏松等缺陷，功能实用，应用在电力行业及机械加工制造业。

功能特点：

• 自主知识产权,传承于经典，创新在当下，超越于未来，一切尽在掌握中

• 大容量预置通道， 99个独立探伤通道，中文触摸式键盘，操作过程中文提示，简化探伤过程。

• 快捷热键功能  快速进入或即时完成波峰记忆，自动增益等各种常用功能，操作方便快捷。


• 大容量动态记录 优化设计的实时检测过程记录、回放管理功能，减轻工作人员的负担，防止漏检，充分满足新容规的要求。


• 裂纹测高：使用目前较为实用的端点衍射法对裂纹进行测高。


• 仪器内存有JB4730、GB11345、DL/T820、ASM/API/Other等多种标准，亦可自定义标准。


• DAC曲线自动生成，也可根据实际工件生成自定义探伤工艺。


• AVG曲线自动生成，自动计算锻件探伤灵敏度，可实时显示缺陷孔径Φ值。


• 三角声程测量数据和SL值（DAC）、缺陷孔径Φ值（AVG）实时显示，声程数据可用毫米和微秒（声波传输飞行时间）显示。


• 多模式探头校准 提供高度自动化的探头调校模式，更快捷、准确、简单地校准探头和仪器；或提供传统的人工调校模式，提供向前兼容性，通过自由的选择提高了操作灵活性。


• 屏幕冻结定量功能，随时捕捉波形，包括峰值记忆和包络波形。


• 报警功能包括进波门、DAC门、AVG门定位声光报警，门位、门宽和门高可任意调节；另有一路模拟音频报警信号输出（可接头戴式耳机，用于环境噪声大的场合，也可接驳外置报警装置）；


• 彩色TFT液晶屏显示动态变化颜色的波形，可以在从明亮、阳光直射到完全黑暗的环境中高对比度地观察波形。液晶屏快速的响应时间（60Hz刷新率）能够在快速扫查时回波也显示无遗；无漏检之憾。


•  扩展软件功能：焊缝剖面缺陷定位显示；RF 射频模式下的回波-回波功能。

• 数据输出包括一个 USB 接口、一个LAN以太网接口、一个SD卡插槽，存储器的容量扩充至10万个波形数据/通道探伤参数（1G SD卡）；各通道检测数据可存储在SD卡、U盘或电脑上，数据保存便捷。


• 体积小（外形尺寸220X185X55 mm），重量轻，带电池仅1.5Kg；使用进口高能锂离子充电电池，工作时间达8小时。


• 现代化的生产工艺 严苛的器件筛选，流水化的SMT技术，多重保护性设计，严谨的QC检验，使用无忧。


性能指标：

           高频采样，60Hz屏幕刷新率，工作频率范围0.1-40MHz，

           显示屏：6.5〞高亮度、高分辨率彩色TFT液晶显示屏

           增益：120dB(0.1、2、6、步距调节，可直接输入增益值)

           声程min显示范围0.1-7.5mm(钢纵波)

           探测范围：0.1-8000mm(钢 纵波)

           声速范围：1m/s～99999m/s（1mm步距调节，亦可直接输入声速值）

           动态范围：      > 36dB

           垂直线性误差：  < 3 %

           水平线性误差：  < 0.1%

           噪声电平        < 10%

           灵敏度余量：          > 60dB(探头2.5P Φ20，试块 200mm Φ2平底孔)

           脉冲移位：    0.0～3000mm

           探头延时：    0.00us～50.00us，分辨率0.01us

           扫描分辨率：0.1mm (0～100mm)；1mm (100～1000mm)；10mm (1000～8000mm)

标准配置：

           主机：  一台（不含电池）。

           电源：  一套（5000mHA锂离子电池两块，充电器一只）。

           探头： 直探头2.5P Φ20，一个；斜探头2.5P 13X13 K2，一个）。

           探头线：C9-Q9两根。

           读卡器： 一个；SD卡：一个（容量随机）。

           文件资料：说明书一份，合格证一张，保修卡一张，装箱单一份。

           技术资料：拷贝在SD卡内，含探伤仪电子文档说明书、探伤数据处理软件、常用探伤标准、超声波探伤常识。

铝合金专用仪器箱一只。

应用举例：

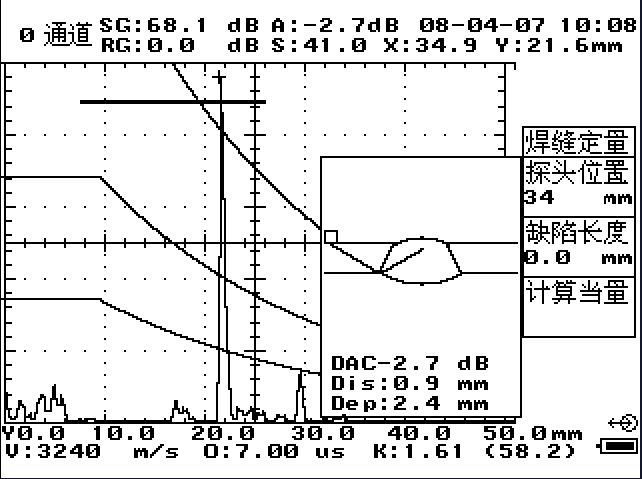

1、焊缝探伤：

完善的DAC曲线和包络波形比较功能令回波评价工作更轻松、更方便、更准确。（来自焊缝的缺陷回波与一组DAC曲线及焊缝剖面缺陷定位显示）。

2、锻件、铸件探伤：

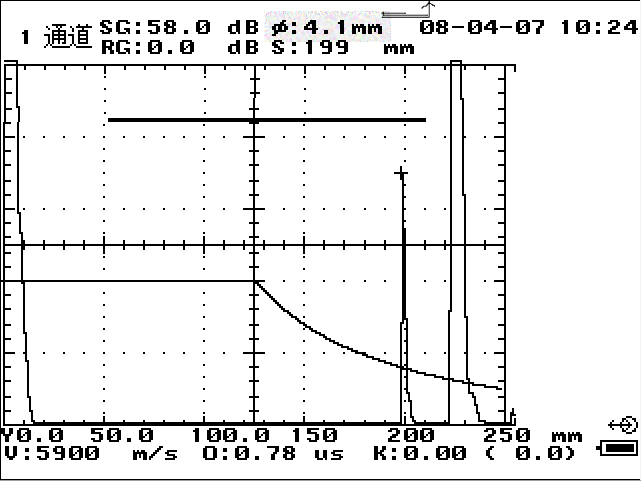

灵敏度余量大于60dB，max探测范围达8000mm，YHUT-380更适合于大型锻件和粗晶材料（铸钢件、球墨铸铁件等）的检测。

                                     缺陷孔径Φ值实时显示

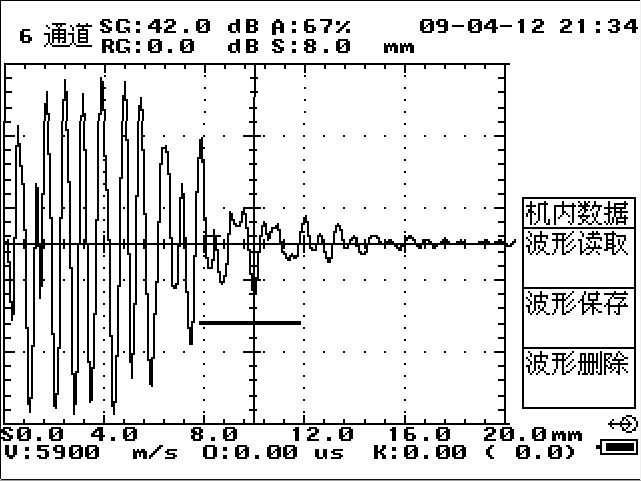

3、回波定性分析：

　　RF射频回波显示功能非常适用于需要对回波特性作进一步分析的场合。

4、数据处理：

海量探伤数据存贮，可完成波形屏幕拷贝和通过PC机打印，波形可粘贴到用户自定义文档报告或表格报告，检测报告更为实用，超声探伤实现计算机管理。（PC机界面图）

5、多种色彩显示：

系统各显示参数颜色可调，强光下可见，弱光里可视。
